Projeto de esgoto: guia técnico para planejamento, tubulações PEAD e soldas seguras em redes de saneamento
O que é um projeto de esgoto e por que ele define a confiabilidade da rede
Um projeto de esgoto é o conjunto de estudos, critérios técnicos e desenhos que orienta a coleta, condução e destinação do esgoto sanitário, seja em sistema predial, rede coletora ou infraestrutura urbana.
Ele compatibiliza traçado, declividade, diâmetros, materiais e pontos de inspeção para reduzir vazamentos, obstruções e falhas prematuras.
Na prática, o projeto não termina no desenho técnico: ele influencia método executivo, tipo de junta e controle de qualidade em campo.
Em redes PEAD, a união soldada exige equipamento compatível e procedimentos aplicáveis.
A Sanefusion fornece máquinas e suporte técnico para obras de água, esgoto e drenagem.
Aplicações comuns:
- instalações prediais de esgoto;
- redes públicas de coleta;
- saneamento e drenagem urbanos;
- sistemas hidráulicos industriais.
A próxima etapa é dimensionar a rede conforme vazão, declividade e requisitos técnicos.
Principais etapas de um projeto de esgoto sanitário
Em um projeto de esgoto, a sequência varia conforme porte, normas e exigências da concessionária, mas estas etapas são recorrentes:
- Levantamento de campo: identifica cotas, interferências, pontos de geração e condições de acesso.
- Definição do traçado: posiciona coletores, caixas e poços para facilitar execução e manutenção.
- Cálculo da contribuição: estima vazões para definir diâmetro, declividade e escoamento.
- Escolha de materiais: avalia PVC, concreto ou PEAD; nesse caso, a junta soldada influencia equipamentos.
- Detalhamento executivo: reúne memorial descritivo, desenhos, inspeções e validação por profissional habilitado.
Em tubulações PEAD, a Sanefusion apoia a seleção de equipamentos de solda conforme as condições operacionais da obra.
Normas técnicas e requisitos que orientam o projeto
Atenção normativa: o conjunto de regras aplicáveis varia conforme o projeto de esgoto envolva sistema predial, rede coletora pública, loteamento, instalação industrial ou intervenção em infraestrutura urbana.
Para sistemas prediais de esgoto sanitário, a ABNT NBR 8160/1999 é uma referência relevante; já redes públicas costumam exigir critérios da concessionária de saneamento, legislação municipal e aprovação técnica da prefeitura ou órgão responsável.
A responsabilidade profissional deve abranger compatibilização do traçado, materiais, inspeções, manutenção e método executivo.
Em obras com PEAD, o conhecimento técnico em saneamento e infraestrutura, como o suporte oferecido pela Sanefusion para seleção de equipamentos, ajuda a alinhar especificação, execução e controle de soldas, sem substituir consulta às exigências locais.
Critérios básicos de dimensionamento hidráulico
O dimensionamento hidráulico define se a rede terá capacidade de escoar a contribuição prevista sem sobrecarga, retorno ou pontos recorrentes de manutenção.
Em geral, o cálculo considera:
- vazão de contribuição e variações de uso;
- diâmetro nominal compatível com a capacidade de escoamento;
- declividade suficiente para manter velocidade adequada;
- lâmina líquida, ventilação, inspeção e acesso para limpeza.
Exemplo conceitual: uma rede bem dimensionada não busca apenas “passar vazão”; ela também facilita montagem, inspeção e manutenção futura.
Em redes de maior porte com PEAD, a especificação deve prever juntas executáveis com equipamentos adequados.
O cálculo deve ser validado por profissional habilitado, conforme norma aplicável.
Materiais de tubulação e o papel do PEAD em redes de esgoto
Na escolha da tubulação, o projeto deve considerar ambiente de instalação, diâmetro, resistência química, acesso para manutenção e método construtivo.
PVC, concreto, ferro fundido e PEAD atendem cenários distintos; nenhum material é universal.
- PVC: usual em redes menores e trechos prediais, conforme especificação.
- Concreto ou ferro fundido: avaliados por carga, classe e assentamento.
- PEAD: favorece flexibilidade, estanqueidade e junta soldada, quando bem executada.
No projeto de esgoto, especificar PEAD muda a logística: requer preparação, equipamentos compatíveis e controle da união.

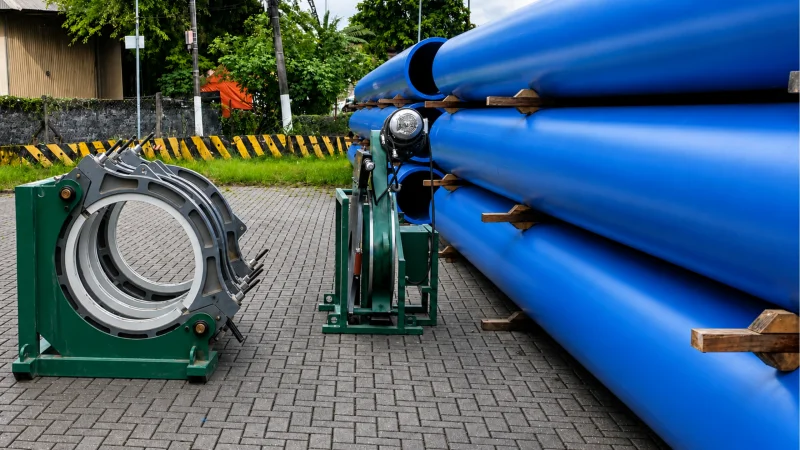

A Sanefusion fornece máquinas de termofusão PEAD de 355 mm a 1200 mm e soluções de eletrofusão até 500 mm.
Veja [máquinas de termofusão PEAD].

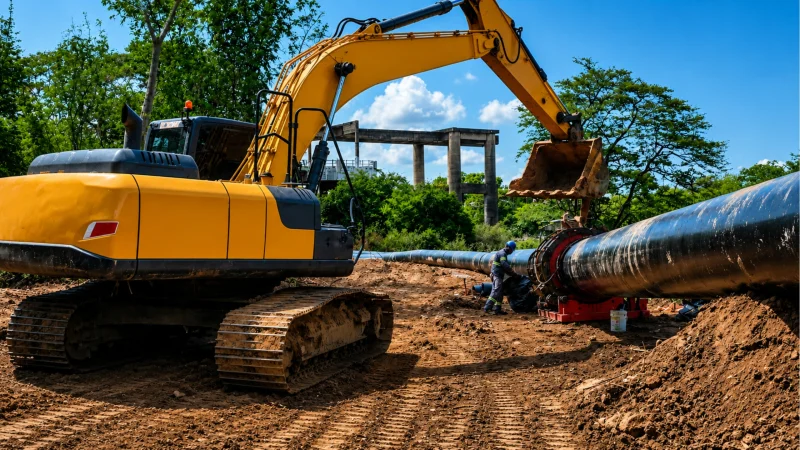

Termofusão em PEAD no projeto de esgoto

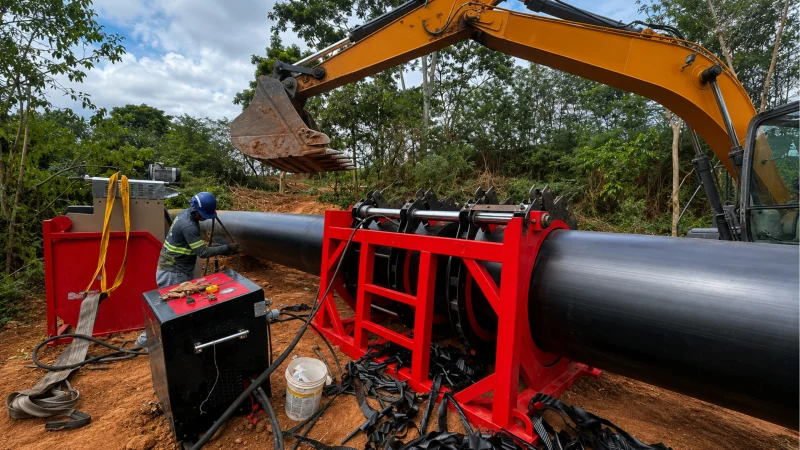

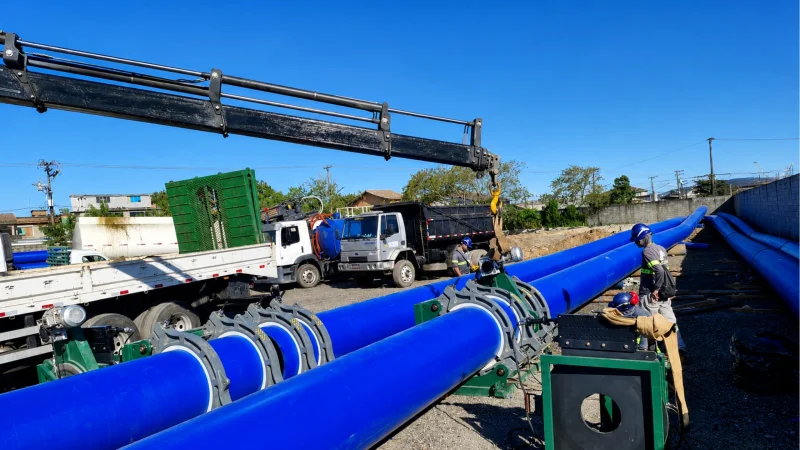

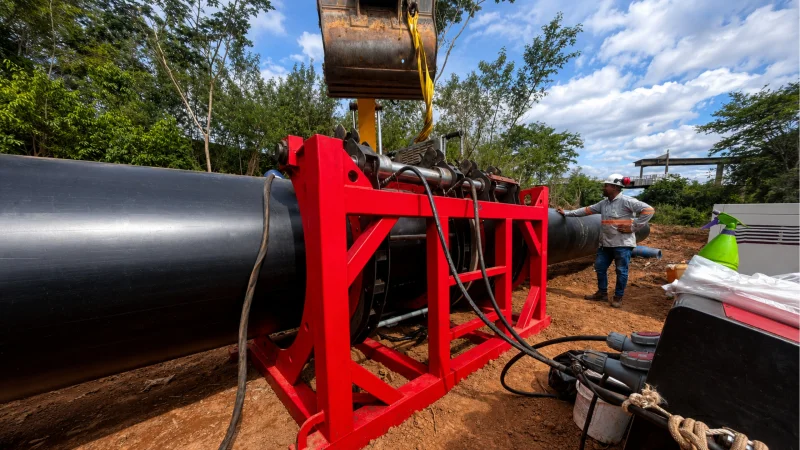

Na tubulação PEAD, a termofusão une extremidades por aquecimento em placa, faceamento, alinhamento e pressão controlada até formar uma junta soldada contínua.
Em um projeto de esgoto com redes de maior diâmetro, essa decisão não é apenas material: ela interfere no espaço de trabalho, na sequência de montagem, no acesso do equipamento e no tempo de resfriamento antes da movimentação.
Checklist técnico:
- prever área para posicionar máquina e tubo;
- controlar limpeza, alinhamento e faceamento;
- seguir parâmetros do fabricante e norma aplicável;
- registrar inspeção visual e condições de execução.
A Sanefusion fornece máquinas de termofusão para PEAD de 355 mm a 1200 mm e apoio técnico na seleção do equipamento para redes de saneamento e infraestrutura.
Termofusão ou eletrofusão: diferenças que impactam a execução
Termofusão e eletrofusão não competem de forma elevado: a escolha depende do diâmetro, da geometria da rede, do acesso no canteiro e da especificação do projeto.
| Critério | Termofusão | Eletrofusão |
|---|---|---|
| Aquecimento | Placa aquece extremidades do PEAD | Conexão eletrossoldável aquece internamente |
| Aplicação típica | Trechos e diâmetros maiores | Reparos, derivações e locais com acesso restrito |
| Controle | Alinhamento, pressão e resfriamento | Preparação, raspagem e ciclo elétrico |
| Rastreabilidade | Registro operacional do equipamento e operador | Registro do ciclo da conexão |
Perguntas práticas:
- Há espaço para alinhamento e faceamento?
- O diâmetro exige máquina específica?
- A superfície pode ser preparada sem contaminação?
- A obra prevê suporte técnico e calibração?
A Sanefusion atua com máquinas de termofusão PEAD de 355 mm a 1200 mm e soluções para eletrofusão até 500 mm.
Veja também: [soluções de eletrofusão].
Execução em campo: qualidade da solda, segurança e produtividade
No canteiro, a qualidade da junta depende tanto do equipamento quanto da disciplina de execução.
Mesmo um dimensionamento correto pode perder estanqueidade se houver contaminação, desalinhamento, parâmetros inadequados ou resfriamento interrompido.
Checklist de campo:
- organizar a frente de serviço antes da solda;
- limpar e preparar as extremidades da tubulação;
- conferir alinhamento, faceamento e fixação;
- seguir parâmetros operacionais e de segurança aplicáveis;
- registrar operador, condições e inspeção visual.
Erros recorrentes incluem soldar com superfície úmida, movimentar a peça antes do resfriamento e aceitar desalinhamentos.
A Sanefusion contribui com suporte técnico e agilidade no atendimento para seleção e uso adequado de equipamentos em obras de água, esgoto e drenagem.
Como avaliar projeto de esgoto para a operação
A escolha de projeto de esgoto deve considerar a aplicação, o diâmetro da tubulação, o processo de soldagem, as condições de campo e a rotina operacional. A Sanefusion atua há 15 anos com máquinas e ferramentas para soldas termoplásticas, equipamentos de termofusão e eletrofusão e serviços de calibração. O atendimento técnico auxilia construtoras, empreiteiras, concessionárias, prefeituras, indústrias, instaladores e equipes de manutenção na avaliação da solução adequada para cada projeto.
